KODEN カラー魚探 CVS-FX2BB



  • メーカー: 株式会社光電製作所


カラー魚群探知機

ブラックボックス型カラー魚群探知機  ブロードバンド

CVS-FX2BB

更に進化した最新4周波"ブロードバンド魚探"

制御部
制御部
専用送受波器
専用送受波器
CVS-FX2BB
製品資料

主な特長

最新のブロードバンド技術を凝縮



2種類の送受波器（38〜75kHz/130〜210kHz、38〜75kHz/85〜135kHz）から1つを選択し装備、この周波数範囲から任意の4周波を使用時に選択・変更できます。狙う魚種に最適な周波数で探知可能。4周波を１つの画面で見ることによって、周波数別の映像をより細かく観察できます。



他の魚探との干渉も即回避



使用中の音波干渉も、周波数調整で容易に回避できます。



SDカードやUSBメモリー等に画像の保存が可能



保存した本機画像の表示もできます。過去の画像との比較・照合が容易です。パソコンにも画像の取り込みができます。



当社独自のフルデジタル技術



低ノイズで鮮明な画像、そして抜群の探知距離を実現しました。



全設定を瞬時に切替え



各設定を記憶し、全設定を瞬時に切替えることができるCMキーを操作部に6つ用意しました。漁法切替え時の設定変更がワンタッチでできます。このCMキーには周波数設定も割り当てることが出来るので、まるで最大6台の魚探を使い分けているような操作が可能になります。



CCDカメラの接続も可能



漁礁を映すCCDカメラを接続すれば魚探映像と漁礁を同時に確認できます。また、機関室等船内の別の場所に設置したCCDカメラ映像と魚探映像を同時に表示するなど、操業に便利な使い方も可能です。（CCDカメラは付属しておりません）









表示部のないブラックボックス型を用意



液晶表示部は別途ご用意ください。



画面イメージ

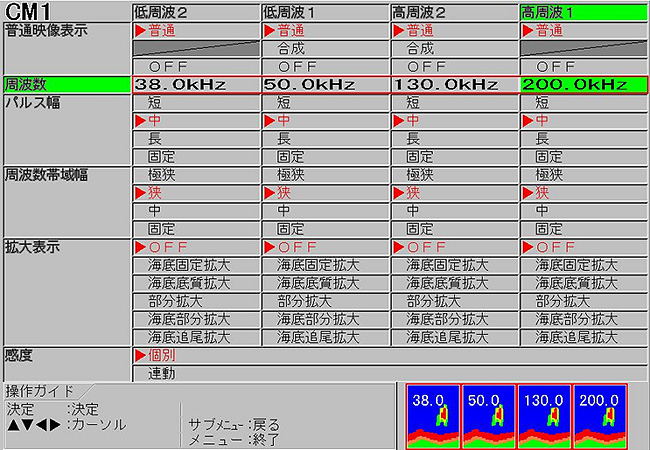

CMキー設定画面
CMキー設定画面		 表示例1（1300ｍ）
表示例1（1300ｍ）		 表示例2（小魚）
表示例2（小魚）



主な仕様

送受波器
（送信周波数）		 TDM-052（38〜75kHzおよび130〜210kHz）
TDM-062（38〜75kHzおよび85〜135kHz）
レンジ 1 〜 3,000 (m)、1 〜 2,000(ヒロ)
主な機能 干渉除去、色消し、VRM、雑音抑圧、ホワイトライン、吃水補正、水温補正、船速補正、画像記憶（500面）、　ソナトーン、ホーミング機能、イベント記憶、簡易プロッター、パネル照明、送信出力低減、外部トリガ、探知範囲表示、CMキー、水温グラフ表示、画面個別レンジ、外部メモリー書込み・呼出し、ヒーピング補正
外部表示出力 アナログRGB　XGA
外形寸法 制御部: 320（H） x 320（W） x 122（D）mm

操作部: 100(H) × 324(W) × 54(D)mm
重　量 制御部: 5.6kg
操作部: 0.7kg
電　源 21.6 〜 31.2 VDC
